产品及业务范围
陶瓷管壳
提供送样支持
交期短价格优
产品结构形式多种
服务反馈及时高效
成都恒信成科技有限公司与一家新兴企业达成合作，该企业是国内少数专注于集成电路陶瓷封装外壳/基板集设计、研发、生产及销售的高科技企业，是HTCC陶瓷管壳的主要国产供货商之一，当前的HTCC陶瓷封装外壳结构形式多种，主要包括: 陶瓷双列直插外壳(CDIP)、陶瓷小外形外壳 (CSOP) 、陶瓷无引线片式外壳(CLCC)、陶瓷四边无引线外壳 (CQFN)、陶瓷扁平外壳 (CFP/CQFP)、SOT89外壳等多品种结构,Al2O3、AIN材质、黑瓷、白瓷可选，提供配套盖板。产品覆盖频率器件，通信，汽车电子，航空航天，传感器件，光通信器件，射频器件，功率电子，医疗等多个领域
选型手册
| 型别 | 型号 | 引线 | 芯腔尺寸 | 芯腔数量 (个) | 瓷件外形尺寸 | 产品高度 | 封口形式 | |||
| 端教 | 节距（mm） | 长（mm） | 宽（mm） | 长（mm） | 宽（mm） | （mm） | ||||
| CDIP系列 | CDIP08001A | 8 | 2.54 | 5.54 | 4.57 | 1 | 9.91 | 8.00 | 9.35 | 金锡熔封 |
| CDIP08001B | 8 | 2.54 | 5.54 | 4.57 | 1 | 9.91 | 8.00 | 9.75 | 可伐平封 | |
| CDIP08002B | 8 | 2.54 | 9.60 | 8.10 | 1 | 14.22 | 10.03 | 9.67 | 可伐平封 | |
| CDIP08003B | 8 | 2.54 | 7.50 | 4.90 | 1 | 10.00 | 7.30 | 10.70 | 可伐平封 | |
| CDIP14001B | 14 | 2.5 | 5.60 | 3.40 | 1 | 19.00 | 7.20 | 9.40 | 可伐平封 | |
| CDIP16001A | 16 | 2.54 | 8.90 | 4.39 | 1 | 20.32 | 7.50 | 8.78 | 金锡熔封 | |
| CDIP16001B | 16 | 2.54 | 8.90 | 4.39 | 1 | 20.32 | 7.50 | 9.18 | 可伐平封 | |
| CDIP20001B | 20 | 2.54 | 8.40 | 3.90 | 1 | 25.40 | 7.37 | 9.92 | 可伐平封 | |
| CDIP24001A | 24 | 2.54 | 9.65 | 9.65 | 1 | 30.48 | 15.61 | 9.51 | 金锡熔封 | |
| CDIP24001B | 24 | 2.54 | 9.65 | 9.65 | 1 | 30.48 | 15.61 | 9.91 | 可伐平封 | |
| CDIP32001A | 32 | 2.54 | 11.40 | 5.19 | 1 | 40.64 | 7.49 | 8.84 | 金锡熔封 | |
| CDIP32001B | 32 | 2.54 | 11.40 | 5.19 | 1 | 40.64 | 7.49 | 9.24 | 可伐平封 | |
| CS0P系列 | CSOP08001B | 8 | 1.27 | 3.00 | 2.74 | 1 | 5.00 | 4.40 | 1.60 | 可伐平封 |
| CSOP08002B | 8 | 1.27 | 2.40 | 2.40 | 1 | 6.00 | 6.00 | 2.35 | 可伐平封 | |
| CSOP08003D | 8 | 1.27 | 2.84 | 1.97 | 1 | 5.20 | 4.60 | 1.50 | ||
| CSOP14001B | 14 | 1.27 | 3.60 | 2.98 | 1 | 8.65 | 4.40 | 2.15 | 可伐平封 | |
| CSOP16001B | 16 | 0.65 | 4.20 | 2.70 | 1 | 6.00 | 6.00 | 2.50 | 可伐平封 | |
| CSOP20001B | 20 | 1.27 | 6.00 | 4.00 | 1 | 12.00 | 7.50 | 2.70 | 可伐平封 | |
| CLCC系列 | CLCC20001A | 20 | 1.27 | 6.10 | 6.10 | 1 | 8.89 | 8.89 | 2.40 | 金锡熔封 |
| CLCC20001B | 20 | 1.27 | 6.10 | 6.10 | 1 | 8.89 | 8.89 | 2.80 | 可伐平封 | |
| CLCC28001B | 28 | 1.27 | 7.35 | 7.35 | 1 | 10.75 | 10.75 | 1.50 | 可伐平封 | |
| CLCC40001B | 40 | 1.04 | 10.50 | 6.20 | 1 | 13.72 | 9.40 | 2.80 | 可伐平封 | |
| CLCC48001A | 48 | 0.8 | 7.50 | 7.50 | 1 | 10.85 | 10.85 | 2.00 | 金锡熔封 | |
| CLCC48001B | 48 | 0.8 | 7.50 | 7.50 | 1 | 10.85 | 10.85 | 2.40 | 可伐平封 | |
| CLCC48002A | 48 | 0.8 | 7.50 | 7.50 | 1 | 11.00 | 11.00 | 1.50 | 金锡熔封 | |
| CLCC48002B | 48 | 0.8 | 7.50 | 7.50 | 1 | 11.00 | 11.00 | 1.50 | 可伐平封 | |
| CQFN系列 | CQFN16001B | 16 | 0.5 | 2.20 | 2.20 | 1 | 3.00 | 3.00 | 0.80 | 平封/熔封通用（键合指不带台阶） |
| CQFN16001C | 16 | 0.5 | 2.20 | 2.20 | 1 | 3.00 | 3.00 | 0.50 | 陶瓷胶封(键合指不带台阶） | |
| CQFN16002B | 16 | 0.5 | 2.20 | 2.20 | 1 | 3.00 | 3.00 | 1.10 | 可伐/熔封通用（键合指带台阶） | |
| CQFN24001B | 24 | 0.5 | 3.10 | 3.10 | 1 | 4.00 | 4.00 | 1.00 | 平封/熔封通用（键合指不带台阶） | |
| CQFN24001C | 24 | 0.5 | 3.10 | 3.10 | 1 | 4.00 | 4.00 | 0.70 | 陶瓷胶封(键合指不带台阶） | |
| CQFN24002B | 24 | 0.5 | 2.70 | 2.70 | 1 | 4.00 | 4.00 | 1.10 | 平封/熔封通用（键合指带台阶） | |
| CQFN24003B | 24 | 0.9 | 5.30 | 5.30 | 1 | 7.00 | 7.00 | 1.40 | 平封/熔封通用（键合指带台阶） | |
| CQFN32001B | 32 | 0.5 | 3.40 | 3.40 | 1 | 5.00 | 5.00 | 1.10 | 平封/熔封通用（键合指带台阶） | |
| CQFN32002B | 32 | 0.9 | 6.90 | 6.90 | 1 | 9.00 | 9.00 | 1.40 | 平封/熔封通用（键合指带台阶） | |
| CQFN48001B | 48 | 0.5 | 5.00 | 5.00 | 1 | 7.00 | 7.00 | 1.25 | 平封/熔封通用（键合指带台阶） | |
| TOC系列 | TOC02001A | 4 | / | ∅1.85 | 1 | ∅2.40 | 0.75 | 金锡熔封 | ||
| ST系列 | ST32001A | 4 | / | ∅1.20 | 1 | 1.80 | 1.80 | 1.10 | 金锡熔封 | |
| CSOT系列 | CSOT89M001A | 3 | 1.5 | 3.40 | 1.35 | 1 | 4.50 | 2.45 | 1.35 | 金锡熔封 |
| CFP系列 | CFP14001B | 14 | 1.27 | 4.80 | 2.40 | 1 | 9.00 | 6.00 | 1.95 | 可伐平封 |
| RFPD系列 | RFPD0201C | 2 | / | 3.60 | 2.00 | 1 | 5.10 | 4.10 | 1.75 | 陶瓷胶封 |
| RFPD0202C | 2 | / | 7.20 | 2.80 | 1 | 9.20 | 5.80 | 2.25 | 陶瓷胶封 | |
| RFPD0203C | 2 | / | 6.60 | 2.80 | 1 | 9.20 | 5.80 | 2.23 | 陶瓷胶封 | |
| CQFP系列 | CQFP24001A | 24 | 1.27 | 5.20 | 5.20 | 1 | 10.16 | 10.16 | 1.65 | 金锡熔封 |
| CQFP24001B | 24 | 1.27 | 5.20 | 5.20 | 1 | 10.16 | 10.16 | 1.95 | 可伐平封 | |

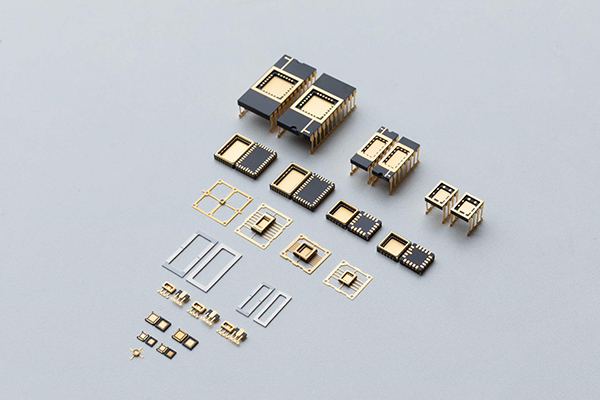

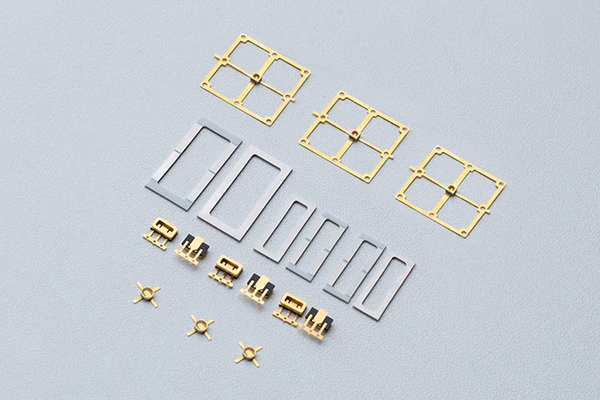

产品展示
